Инженерни постижения: Разбиране на принципите на хидравличните клапанни блокове

В сферата на флуидната мощност, блокът на хидравличния клапан е мозъкът, който контролира налягането, потока и управлението на посоката на хидравличната течност, за да постигне правилното движение на задвижващия механизъм до желаната позиция, както е посочено от приложението.

1. Класификация и функционалност

Хидравличните управляващи клапани могат да бъдат широко класифицирани в три вида управляващи клапани: насочващи управляващи клапани, клапани за регулиране на налягането, клапани за регулиране на потока. Те от своя страна осигуряват контрол върху трите основни вериги във всяка хидравлична система: управление на посоката, регулиране на налягането, управление на скоростта. Тези вентили могат да бъдат подредени като вентили с резба, клапани, монтирани на подложна плоча или патронни клапани.

2. Анатомията на двупътния патронен вентил

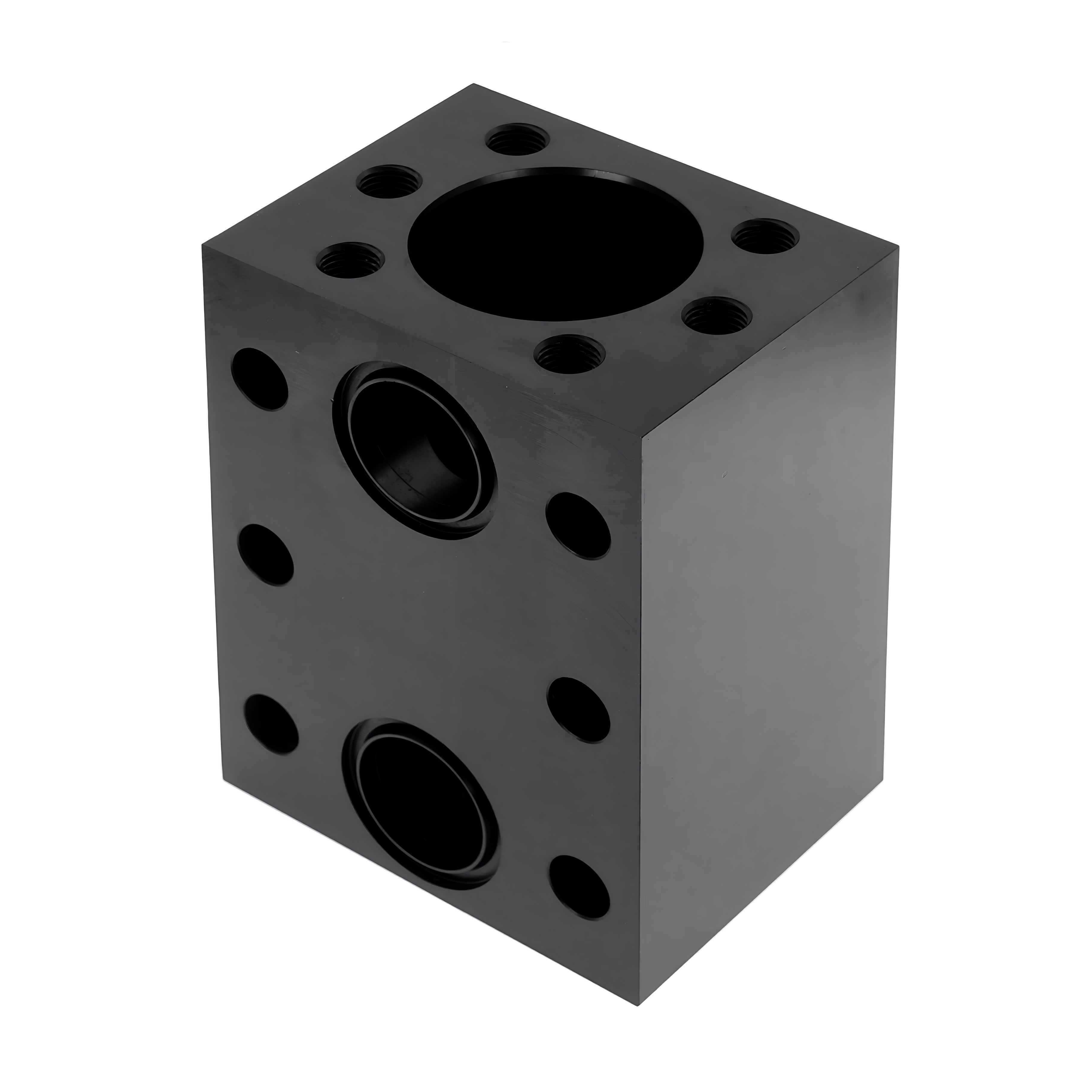

Като един от водещите производители на прецизна обработка, Difon е специализиран в комплексното производство на двупосочни патронни вентили, които могат да бъдат намерени в следните сегменти: Вложката, състояща се от макара, втулка, пружина и уплътнения. Това е главата на клапана, който командва главната маслена верига. Контролният капак държи миниатюрните пилотни елементи и закрепва вложката между камерите за пилотно управление и главните контролни камери. Пилотният клапан, монтиран на капака, за да управлява по-голямата основна макара. Най-често това са стандартни електромагнитни насочващи клапани или пропорционални клапани за налягане, отговарящи на изискванията на ISO. Интегрираният колекторен блок държи всички горепосочени компоненти и командва вътрешната комуникация на маслените вериги, които са изключително сложни.
