Как работи хидравличната обработка на колектора?

Резюме

Хидравлична обработка на колекторие критичен производствен процес, използван за производство на компактни, високопрецизни блокове за управление на течности за хидравлични системи. Тези компоненти определят ефективността, безопасността и надеждността на сложни хидравлични вериги, използвани в строителни машини, индустриална автоматизация, аерокосмически системи и енергийно оборудване. Тази статия обяснява как работи обработката на хидравличен колектор, ключови предизвикателства, съображения за материалите, техники за обработка, методи за контрол на качеството и как професионалните производители гарантират дългосрочна производителност и работа без течове.

Съдържание

• 1. Въведение в обработката на хидравличен колектор
• 2. Как работи процесът на обработка
• 3. Основни производствени предизвикателства
• 4. Материали, използвани при обработка на колектори
• 5. Изисквания за точност и толерантност
• 6. Общ преглед на техниките за обработка
• 7. Контрол на качеството и тестване
• 8. Индустриални приложения
• 9. Професионална производствена поддръжка от Дифон
• 10. ЧЗВ

1. Въведение в обработката на хидравличен колектор

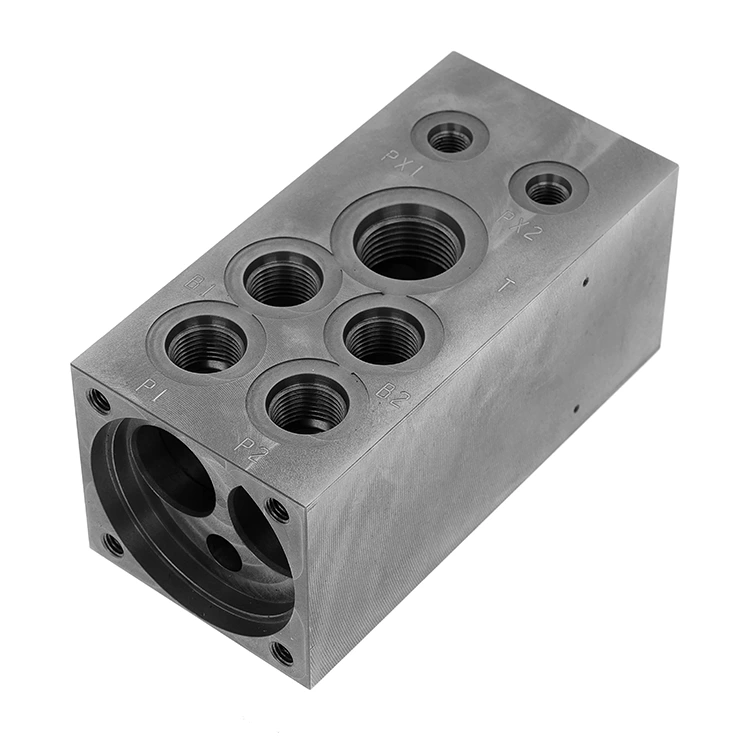

Хидравличните колектори са конструирани блокове, които насочват флуидния поток между помпи, клапани, задвижващи механизми и резервоари в хидравличните системи. Вместо да използват множество маркучи и фитинги, колекторите интегрират канали в един твърд блок. Това намалява точките на течове, подобрява компактността на системата и увеличава надеждността.

Хидравличната обработка на колектора се отнася до прецизния производствен процес с ЦПУ, който създава вътрешни канали за поток, вентилни отвори и уплътнителни повърхности в рамките на метален блок. Точността на този процес пряко влияе върху производителността и безопасността на системата.

2. Как работи процесът на обработка

Обработката на хидравлични колектори включва няколко силно контролирани етапа. Всяка стъпка изисква прецизно инженерство и усъвършенствано CNC оборудване.

1. Проектиране и инженеринг– Хидравличните схеми се преобразуват в 3D CAD модели, дефиниращи пътища на потока, портове и монтажни повърхности.
2. Подготовка на материала– Блокове от алуминий, стомана или неръждаема стомана с висока якост се избират и нарязват по размер.
3. CNC програмиране– Траекториите на инструмента се генерират с помощта на CAM софтуер, за да се осигури точно пробиване и фрезоване.
4. Пробиване на дълбоки отвори– Вътрешните канали за поток се създават с помощта на специализирани техники за пробиване.
5. Фрезоване и портиране– Вентилните кухини, резбовите отвори и монтажните интерфейси са обработени машинно.
6. Почистване и премахване на ръбове– Вътрешните канали се почистват, за да се отстранят стружки и да се предотврати замърсяване.

Всеки етап трябва да бъде строго контролиран, за да се осигури ефективност на течността и да се предотврати загуба на налягане или изтичане.

3. Основни производствени предизвикателства

Обработката на хидравличен колектор е много сложна поради строгите функционални и структурни изисквания.

• Точност на вътрешния канал:Дори незначителни отклонения могат да нарушат динамиката на хидравличния поток.
• Предотвратяване на течове:Уплътнителните повърхности трябва да поддържат идеална равнина и завършеност.
• Отстраняване на чипове:Дълбоките вътрешни канали затрудняват почистването след обработка.
• Термична деформация:Топлината, генерирана по време на обработката, може да повлияе на стабилността на размерите.

4. Материали, използвани при обработка на колектори

Изборът на материал играе жизненоважна роля за производителността, издръжливостта и ефективността на разходите.

• Алуминиеви сплави:Лек и устойчив на корозия, широко използван в мобилни хидравлични системи.
• Въглеродна стомана:Висока якост за тежки индустриални приложения.
• Неръждаема стомана:Отлична устойчивост на корозия за тежки среди.

5. Изисквания за точност и толерантност

Хидравличните колектори изискват изключително строги допуски, често в микрони. Грапавостта на повърхността, перпендикулярността и концентричността влияят директно на хидравличното уплътнение и ефективността на потока.

Производителите използват усъвършенствани CNC обработващи центри с многоосно управление, за да осигурят повторяемост и последователност на прецизността в производствените партиди.

6. Общ преглед на техниките за обработка

7. Контрол на качеството и тестване

Гарантирането на качеството е от съществено значение при производството на хидравлични колектори. Производителите прилагат строги процедури за проверка:

• Инспекция на 3D координатна измервателна машина (CMM).
• Изпитване за изтичане под налягане
• Анализ на грапавостта на повърхността
• Проверка на пътя на потока

Всеки колектор трябва да премине тестове за налягане и уплътнение, за да се гарантира безопасна работа при екстремни условия.

8. Индустриални приложения

Хидравличните колектори се използват в широк спектър от индустрии, където управлението на мощността на флуида е от съществено значение.

• Строителна техника (багери, товарачи)
• Системи за индустриална автоматизация
• Аерокосмически хидравлични системи за управление
• Морско и офшорно оборудване
• Енергия и системи за производство на електроенергия

9. Професионална производствена поддръжка от Дифон

Висококачествената обработка на хидравличен колектор изисква не само усъвършенствано оборудване, но и дълбок инженерен опит.Дифоне специализирана в прецизни CNC машинни решения за хидравлични системи, предоставяйки персонализирани дизайни на колектори, съобразени със сложни индустриални изисквания.

От разработването на прототип до масовото производство, Difon осигурява строг контрол на размерите, оптимизиран дизайн на потока и надеждно уплътняване. Всеки продукт се подлага на строга проверка, за да отговори на взискателните работни среди.

Ако търсите стабилна производителност, намален риск от течове и високоефективни хидравлични решения, Difon може да подкрепи вашия проект с производствени възможности от край до край.Свържете се с насднес, за да обсъдим вашите изисквания за обработка на хидравличен колектор.

10. ЧЗВ

В1: Каква е основната цел на хидравличния колектор?
Хидравличен колектор насочва и контролира потока на флуида в хидравличната система, като заменя множество външни маркучи и намалява рисковете от течове.

Q2: Защо прецизността на обработка е толкова важна?
Дори малки отклонения могат да причинят загуба на налягане, неефективност или повреда на системата поради динамиката на флуида с високо налягане.

В3: Кой материал е най-подходящ за хидравлични колектори?
Зависи от изискванията на приложението. Алуминият е обичаен за леки системи, докато стоманата се използва за среди с високо налягане.

Q4: Как производителите гарантират, че няма изтичане?
Чрез прецизна обработка, повърхностна обработка и изпитване под налягане при симулирани работни условия.

Q5: Може ли Difon да се справи с персонализирани дизайни на колектори?
да Difon предоставя напълно персонализирани решения за обработка, базирани на изискванията на хидравличната система на клиента.
