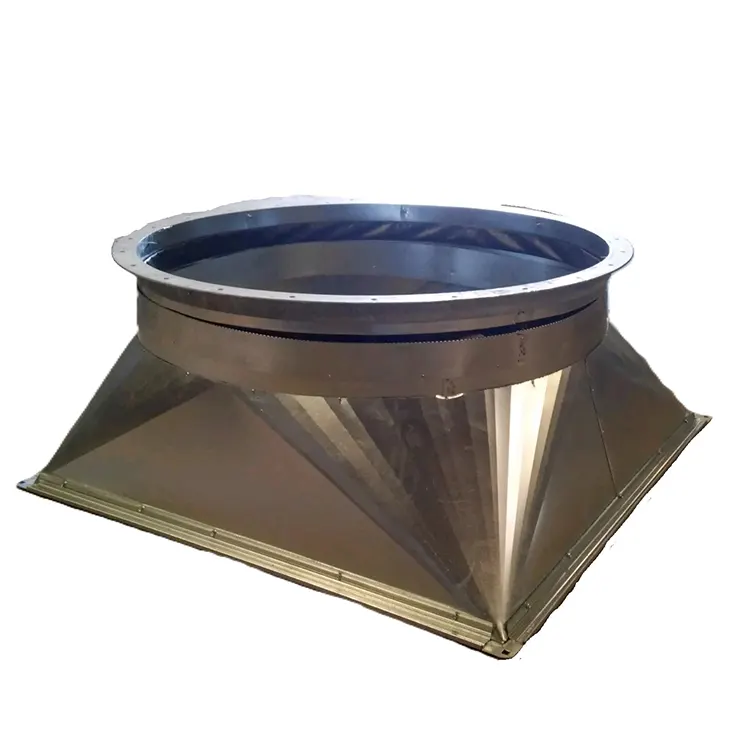

Преход от квадрат към кръг

CNC огъване за квадратни към кръгли преходни ламаринени части в Difon Machinery

Производителите в индустрии като вентилационни системи, пренос на химически течности и оборудване за защита на околната среда често се нуждаят от прецизни преходни части от квадрат към кръг. Тези части свързват квадратни или правоъгълни канали/тръби с кръгли и трябва да поддържат въздушния поток гладък, съпротивлението на течности ниско и да предотвратяват течове. Difon Machinery Co., Ltd. е надежден доставчик на услуги за огъване с ЦПУ, специално проектирани за това сложно приложение за формоване на ламарина. Основните ни предложения включват индивидуални и полуперсонализирани преходни части от квадрат към кръг — малки за търговски HVAC канали, до големи за промишлени тръбопроводи за пренос на химикали. Ако закупите тези преходни части от Difon, пропускате неприятностите от сглобяването на няколко компонента заедно или използването на ръчна работа. Освен това получавате партньор, който знае как тези части влияят върху цялостната ефективност на вашата система и колко дълго издържа.

Тези преходни части от квадрат към кръг може да изглеждат като прости „конектори“, но техният дизайн и изработка пряко влияят върху ефективността, безопасността и дълголетието на вашата система. При HVAC лошо направеният преход може да причини въздушна турбуленция - използва повече енергия и създава повече шум. При пренос на химически течности неравномерните шевове или непостоянната дебелина на стените могат да доведат до течове - това са опасности за безопасността и отпадъчен материал. На много доставчици на стандартни листове им липсва специализиран опит за преходи от квадрат към кръг, което често води до компромиси в прецизността. Специализираният CNC процес на огъване на Difon е специално проектиран да преодолее уникалните предизвикателства на тази геометрия: той плавно преминава от ъглова (квадратна/правоъгълна) към извита (кръгла), без да набръчква материала, да го прави твърде тънък или да отслабва неговата структура. Нашият процес е проектиран да предоставя както инженерна прецизност, така и производителност в реалния свят. Всяка преходна част, която правим, не само пасва перфектно на вашите квадратни и кръгли компоненти, но също така помага на цялата ви система да работи по-добре - независимо дали движите въздух, вода или химически течности.

Производството на вашата преходна част от квадрат към кръг следва строг трифазен работен процес: проектиране, производство и довършване, осигурявайки безпроблемна интеграция във вашата система от началото до края. Този работен процес се занимава с естествената сложност на формата и започва с детайлна оптимизация на дизайна. Стандартните части за огъване следват прости 2D форми, но преходите от квадрат към кръг се нуждаят от прецизно 3D моделиране. Процесът изисква прецизно изчисляване на „модела на развитие“ – оформлението на плоския метален лист, който се огъва в желаната преходна форма. В Difon нашият инженерен екип използва усъвършенстван CAD софтуер, за да направи 3D модели на преходната част. След това провеждаме анализ на крайните елементи (FEA), за да видим как ще действа материалът, когато се огъне. Тази симулация улавя потенциални проблеми рано. Например, ако преходът от 200 mm квадратен канал към 150 mm кръгла тръба има радиус, който е твърде стегнат на едно място, FEA ще покаже набръчкване на материала. Нашият екип ще коригира профила, за да направи радиуса на прехода малко по-голям - така че металът да се огъва гладко без напрежение. Ние също работим с вашия екип, за да сме сигурни, че дизайнът отговаря на нуждите на вашата система. Ако преходът ще бъде в високотемпературна HVAC система, ние ще коригираме дебелината на материала, за да спрем изкривяването. Ако е за корозивни химикали, ще изберем класове сплави, които са по-устойчиви на повреди. Тази фаза на проектиране е основна, а не предварителна - тя е от решаващо значение за осигуряване на плавен и успешен процес на огъване. При неотдавнашен ангажимент с клиент нашият FEA анализ идентифицира и разреши потенциална точка на изтичане в първоначалния дизайн на прехода, преди да започне производството. След като дизайнът е готов, преминаваме към базирано на CNC сегментирано огъване - това е най-важната стъпка за плавен преход от квадрат към кръг. Обикновените U-образни или L-образни завои се нуждаят само от едноосни CNC машини, но преходите от квадрат към кръг се нуждаят от многоосни. Тези машини могат да регулират налягането и ъглите в различни части на ламарината. Те имат програмируеми задни габарити и сензори за наблюдение на ъгъла в реално време. Ето как работи за типична част: да речем 1,5 мм дебел поцинкован стоманен преход от 250 мм квадрат към 200 мм кръг. Първо, зареждаме плоския модел за развитие върху работната маса на машината. CNC системата използва файла с 3D дизайн, за да картографира 8–12 „огъващи сегмента“ – всеки за малка част от прехода. За всеки сегмент машината регулира задния габарит, за да позиционира точно метала. След това прилага правилния натиск, за да огъне сегмента под определен ъгъл. Между всеки сегмент сензорът за ъгъл проверява дали огъването е точно. Ако даден сегмент е отклонен дори с 0,3°, машината автоматично настройва налягането за следващия. Този сегментиран метод избягва "паметта на материала" - когато металът издържа на резки промени във формата. Това води до плавен, непрекъснат преход от квадрат към кръг, без резки прекъсвания или деформация на материала.

За да се гарантира, че частта е готова за незабавна интеграция, тя се подлага на прецизно калибриране и завършване на шевовете.\—тези стъпки правят преходната част от квадрат към кръг готова за използване във вашата система веднага. Първо използваме лазерен контурен скенер, за да картографираме цялата повърхност на детайла. Сравняваме тази карта с оригиналния 3D проектен файл, за да сме сигурни, че преходната крива е последователна и че квадратният край пасва на стандартните размери на канала/тръбата. За части, които се нуждаят от шев, използваме TIG заваряване за неръждаема стомана и алуминий или точково заваряване за поцинкована стомана. След това изглаждаме шева, за да се отървем от всякакви неравности, които биха могли да нарушат въздушния поток или потока на течността. Освен това всяка партида се подлага на проверка за съответствие на размерите: свързваме преходната част към стандартен квадратен канал и кръгла тръба и проверяваме за пропуски с тънък щуп. Ако някоя празнина е над 0,1 mm, ние коригираме параметрите на огъване за следващия комплект части. За части, които пренасят течности, добавяме тест за налягане: запечатваме частта, пълним я с вода или въздух и проверяваме за течове при 1,2 пъти максималното работно налягане на вашата система. Това гарантира, че няма да проникне течност през преходните шевове.

Основно предимство при избора на Difon е нашият цялостен подход за осигуряване на системна съвместимост. Много клиенти идват при нас със съществуващи квадратни и кръгли компоненти. Те се притесняват, че персонализирана преходна част няма да пасне на старите им системи. За да отговорим на това безпокойство, ние предоставяме услуги за „проверка на размерите“ на място или от разстояние. Ние или изпращаме техник, който да измери вашите съществуващи канали/тръби, или ви превеждаме през измерването сами с дигитален шублер. След това коригираме дизайна на преходната част, за да съответства на всички малки разлики във вашите компоненти. Например, ако вашият квадратен канал има 252 mm странична дължина, ние ще променим модела на разработка, за да пасне – гарантирайки прецизно пасване. Ние също така даваме насоки за инсталиране: всяка поръчка идва с прост лист с инструкции. Предоставя ясни инструкции за подравняване на части и уточнява препоръчителните крепежни елементи. Нашият технически екип е на разположение и чрез телефонно или видеообаждане, за да отговори на въпроси относно инсталирането – ниво на поддръжка, което отличава нашата услуга.

Редовните клиенти могат да се възползват от персонализирано планиране на производството и програми за управление на инвентара за преходни части от квадрат към кръг. Ако сте производител на ОВК и произвеждате 500 единици на месец, можем да настроим повтаряща се поръчка с месечни доставки. Съхраняваме готовите части в нашия склад с контролиран климат—влагата там няма да повреди поцинкована стомана или алуминий. Ускорете своя цикъл на разработка с нашата услуга за бързо създаване на прототипи: ако разработвате нова вентилационна система и се нуждаете от една проба на преходна част за тестване на въздушния поток, ние можем да го направим за 3–5 работни дни с нашата CNC линия за малки партиди. Това ви позволява да проверите ефективността, преди да поръчате партида. Нашата система поддържа подробни записи на историята на вашите поръчки. Ако трябва да поръчате отново част, която сте закупили преди шест месеца, ние вече имаме файла с дизайна и спецификациите на материала. Това намалява времето за изпълнение с около 30% в сравнение с новите поръчки.

Преходните части от квадрат към кръг са нещо повече от съединители; те са критични за работата на системата. Те са критични компоненти за осигуряване на гладка, безопасна и надеждна работа на вашата система. Чрез комбиниране на специализирано CNC огъване, оптимизация на дизайна, опит в материалите и ангажимент за съвместимост, ние гарантираме, че всяка преходна част отговаря на вашите изисквания за размери и производителност. Независимо дали изграждате търговска HVAC мрежа, промишлен химически тръбопровод или система за събиране на прах, нашите квадратни към кръгли преходни части преодоляват празнината между квадратни и кръгли компоненти безпроблемно. Искате ли да поговорим за вашите специфични нужди? Поискайте примерна част? Елате да видите нашето съоръжение? Свържете се с нашия екип. Можете да наблюдавате от първа ръка как превръщаме плоска ламарина в прецизни части, които гарантират ефективността и надеждността на вашите операции.
