Офсетно огъване на ламарина

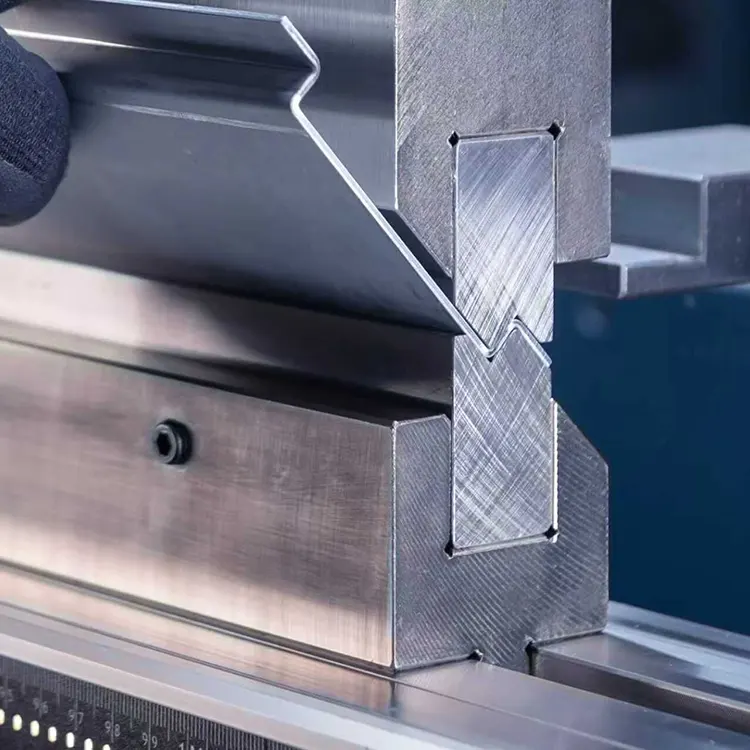

CNC огъване за офсетно огъване на ламарина в Difon Machinery

Производителите в индустрии като кутии за електронно оборудване, индустриални шкафове и рамки за медицински устройства често се нуждаят от части от ламарина с прецизни, контролирани отмествания. Тези части преодоляват празнини между несъответстващи монтажни повърхности или създават структурирано разстояние за вътрешни компоненти. Difon Machinery е специализирана в прецизни услуги за офсетно огъване на ламарина, които решават предизвикателствата при подравняване. Ние доставяме персонализирани и полуперсонализирани решения за офсетно огъване за приложения като стъпаловидни опори за електронни скоби, офсетни разделители на шкафове, шахматно разположени монтажни плочи за медицински устройства и др. Всяка част е направена с усъвършенствана CNC технология за огъване, за да постигне точни офсетни размери и постоянни ъгли. Това гарантира, че те се вписват гладко във вашите съществуващи поточни линии. Партнирайки си с Difon за вашите офсетни части, вие елиминирате необходимостта от ръчни настройки или сглобяването на множество компоненти, рационализирайки производствения си процес. Това води до подобрено прилягане на продукта, функционалност и ускорено време за сглобяване.

Изместеното огъване на ламарина не е просто вид стандартно огъване – това е специализиран процес за отстраняване на често срещан производствен проблем: подравняване на части с повърхности, които не са в една и съща равнина. Вземете електронно устройство: може да се нуждае от скоба, която измества платка с 10 мм над метално шаси, за да се избегнат проблеми с топлината. Индустриален шкаф може да се нуждае от разделител с 5 мм отместване, за да пасне на уплътнително уплътнение. Медицинска количка може да изисква монтажна плоча с 3 мм отместване, за да работи със съществуващ хардуер. Стандартните услуги за огъване често не отговарят на тези точни изисквания. Те правят части с непостоянна дълбочина на изместване или ъгли, които ви принуждават да коригирате на място - губейки време и рискувайки повреда на частта. Във фабриката за офсетно огъване на Difon ние не просто „огъваме части с отмествания“. Ние проектираме всеки офсет, за да отговаря на вашите специфични нужди за сглобяване. Процесът започва с анализиране на взаимодействието на частта с други компоненти: Каква междина ви е необходима между повърхностите? Отместването ще задържи ли тежестта или просто ще добави интервал? Трябва ли офсетът да се подреди с предварително пробити отвори? Този подход, ориентиран към сглобяването, гарантира, че всяка офсетна част, която доставяме, се напасва за първи път. Без преработка, без забавяне на вашия производствен график.

Нашата услуга за офсетно огъване на ламарина започва с трифазен работен процес, фокусиран върху прецизността и съвместимостта. Процесът започва с подробен анализ на вашите изисквания за компенсиране. Стандартното огъване се фокусира само върху размерите на детайла, но офсетното огъване на ламарина се нуждае от нас, за да картографираме целия контекст на сглобяване на детайла. Например, ако имате нужда от изместена скоба за 19-инчова сървърна стойка, нашият инженерен екип първо проверява вътрешния размер на стойката, колко тегло ще издържи скобата и къде са съществуващите монтажни отвори. След това използваме 2D CAD софтуер, за да направим „офсетов план“. Това не само изброява дължината, ширината и дълбочината на отместването на частта - то също маркира референтни точки за подравняване с други компоненти. Планът включва ключови подробности: „посока на отместване“, „толеранс на отместване“ и „последователност на огъване“. За сложни части с множество отмествания - като разделител на шкаф с вертикални и хоризонтални отмествания - ние правим 3D изображения. Те показват как частта ще се побере в крайния монтаж, така че ние улавяме проблемите с подравняването преди да започне производството. Тази стъпка на картографиране гарантира, че процесът на офсетно огъване отговаря на вашите уникални нужди за сглобяване, а не само на общи правила.

След като офсетният план е направен, преминаваме към многоосно CNC огъване, за да направим прецизни отмествания. Тази фаза използва нашето специализирано оборудване, за да гарантира прецизност. Основните 3-осни CNC машини за огъване се затрудняват с постоянен контрол на отместването, но ние използваме 6-осни. Те имат двоен заден габарит и сензори за наблюдение на отместването в реално време. Те ни позволяват да коригираме две ключови неща за офсетно огъване: „дълбочина на офсет“ и „ъгъл на офсет“. Да кажем, че правим 5 мм вертикална офсетна скоба от студено валцована стомана с дебелина 1,5 мм. CNC системата следва ясна последователност: първо, тя подравнява металния лист с основния заден упор, за да удари първата точка на огъване. След това използва 110 бара налягане, за да направи огъване на 90° - това формира първата стъпка на отместването. След това вторичният заден габарит измества листа хоризонтално с 5 мм. Накрая използва 105 бара налягане, за да направи второ огъване на 90°. Това завършва отместването и двете повърхности остават успоредни в рамките на ±0,05 mm. Това многоосно управление елиминира „отместването“ – постепенното отклонение в дълбочината, често срещано при ръчни или основни CNC процеси на огъване.

След като направим отместването, правим тестове за съвместимост на сглобката. Тази стъпка, ключова отличителна черта на нашата услуга, се основава на разбирането, че точността на размерите сама по себе си е недостатъчна без съвместимост на сглобяването. Това тестване не е само проверка на размерите. Ние копираме вашата действителна среда за сглобяване, като използваме реални или реплики на части. Например, ако сте поръчали офсетни скоби за медицинско устройство, ние монтираме скобите към копие на рамката на вашето устройство. След това прикрепяме медицинския компонент, за който е предназначен, и проверяваме: Изместването прави ли нужните 8 mm междини между рамката и рамото? Можете ли да закрепите компонента, без да го насилвате или да не подравнявате скобата? Предварително пробитите отвори в скобата съвпадат ли с отворите в рамката? Ако открием несъответствие – дори и толкова малко, колкото 0,1 mm – ние коригираме настройките за CNC огъване за останалата част от партидата. Може би да промените позицията на задния габарит или натиска на огъване. Това валидиране в реалния свят гарантира, че вашите офсетни части са не само с точни размери, но и оптимизирани за незабавна интеграция.

Гарантирането на качеството на офсетните части е изградено около три критични атрибута. Ние се фокусираме върху три ключови неща: постоянна дълбочина на отместване, успоредност между изместените повърхности и подравняване с референтни точки на сглобяване. За всяка част използваме лазерен дистанционер, за да проверим дълбочината на отместване в три точки. Ние се уверяваме, че отклонението в детайла е не повече от ±0,05 mm. За да проверим успоредността, използваме прецизен уред за плоскост, за да сравним двете изместени повърхности. Отхвърляме всяка част, където разстоянието между повърхностите е над 0,08 mm. За проверки на подравняване ние използваме CMM, за да картографираме позицията на предварително пробитите отвори или прорези спрямо отместването. Уверяваме се, че съвпадат с вашия план в рамките на ±0,1 mm. Всяка част, която преминава тези проверки, получава уникален сериен номер. Това се свързва с неговите производствени данни за пълна проследимост. Това е от съществено значение за регулирани индустрии като медицински изделия и космическото пространство, където пълната проследимост и съответствие са задължителни.

Основната отличителна черта на Difon се крие в нашия ангажимент към иновациите, фокусирани върху сглобяването. Знаем, че нуждите от офсет често се променят с развитието на дизайна на вашия продукт. Затова предлагаме „бързо преконфигуриране“ за текущи проекти. Ако трябва да промените офсет от 10 mm на 12 mm в средата на производството, нашите CNC машини могат да превключат настройките за по-малко от 10 минути. Основните машини отнемат 30+ минути—това значително намалява времето за престой. Ние също така даваме съвети за „оптимизиране на офсет“. Ако вашият първоначален дизайн се нуждае от сложен, многоетапен офсет, който струва твърде много, нашите инженери могат да предложат по-прости офсетни форми. Например миналия месец клиент поиска скоба с три отделни отмествания от 5 мм. Ние го преработихме до единичен 15 мм офсет със стъпаловидни функции. Това намали времето за производство с 25%, като същевременно запази пълната съвместимост с техния монтаж.

Difon Machinery си партнира с вас за решаване на предизвикателствата при сглобяване, доставяйки повече от просто части – ние доставяме безпроблемна интеграция. Ние се фокусираме върху подравняването на сглобяването, многоосната CNC прецизност, тестването в реалния свят и гъвкавата поддръжка. Всяка офсетна част, която правим, се вписва гладко във вашия производствен процес. Това ви спестява време, намалява отпадъците и прави вашия продукт по-надежден. Ако изграждате електронни кутии, индустриални шкафове или медицински устройства, ние сме готови да превърнем вашите нужди от офсет във висококачествени, готови за сглобяване части. Готови ли сте да обсъдите как нашият опит в офсетното огъване може да бъде от полза за вашия проект? Поискайте примерна част? Елате да видите нашата фабрика? Свържете се с нашия екип. Вижте сами как нашият процес трансформира металния лист в прецизни компоненти, които подобряват производителността и надеждността на вашите продукти
